破碎機除塵器

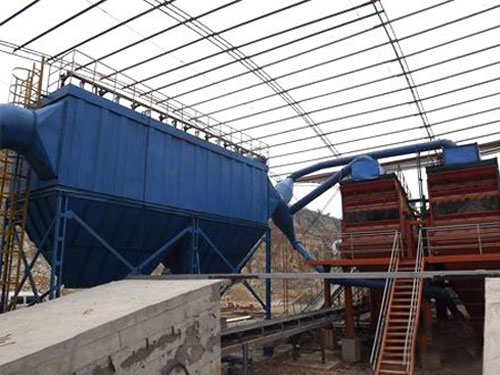

破碎機除塵器用在礦廠破碎系統中，解決礦石在被機器破碎、分離、輸送過程中，揚塵過大污染嚴重問題。破碎機除塵器在揚塵點安裝吸塵裝置，把揚塵通過負壓吸入破碎機除塵器箱體進行凈化處理，把揚塵中的粉塵與潔凈空氣進行分離。

破碎機除塵器運用合理的處理工藝，用布袋進行過濾揚塵，揚塵被管道中的負壓吸入箱體，揚塵中含有的大顆粒粉塵依靠自身重量落入灰斗內，揚塵通過布袋過濾時，細小粉塵被截留在布袋表面，當粉層積累到   程度時，布袋口上方的反噴吹裝置自動開啟，把粉層抖落進入灰斗，凈化的氣體進入凈化室后，被風機排向室外。

破碎機除塵器具有處理揚塵大、凈化效果好、運行、節約安裝空間、日常維護簡易的優點，與錘式破碎機、鄂式破碎機、反擊式破碎機配套使用。

破碎機除塵器結構組成：

上箱體：包括除塵器蓋、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、凈化后出氣口。

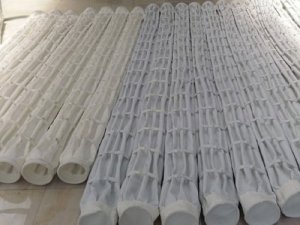

中箱體：包括花板、濾袋、濾袋框架、濾袋導口，過濾室筒體，含塵氣體進氣口、入孔口。

下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。

反吹風清灰機構：包括旋臂、吹口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機安裝在頂蓋上，通過中心管與旋臂連接。對于三、四圈布置的濾袋、旋臂設分圈反吹裝置。

卸灰星形閥電動減速機構及其支架，除塵器支架及平臺梯子，循環風管路應視現場具體情況進行設計和安裝。
